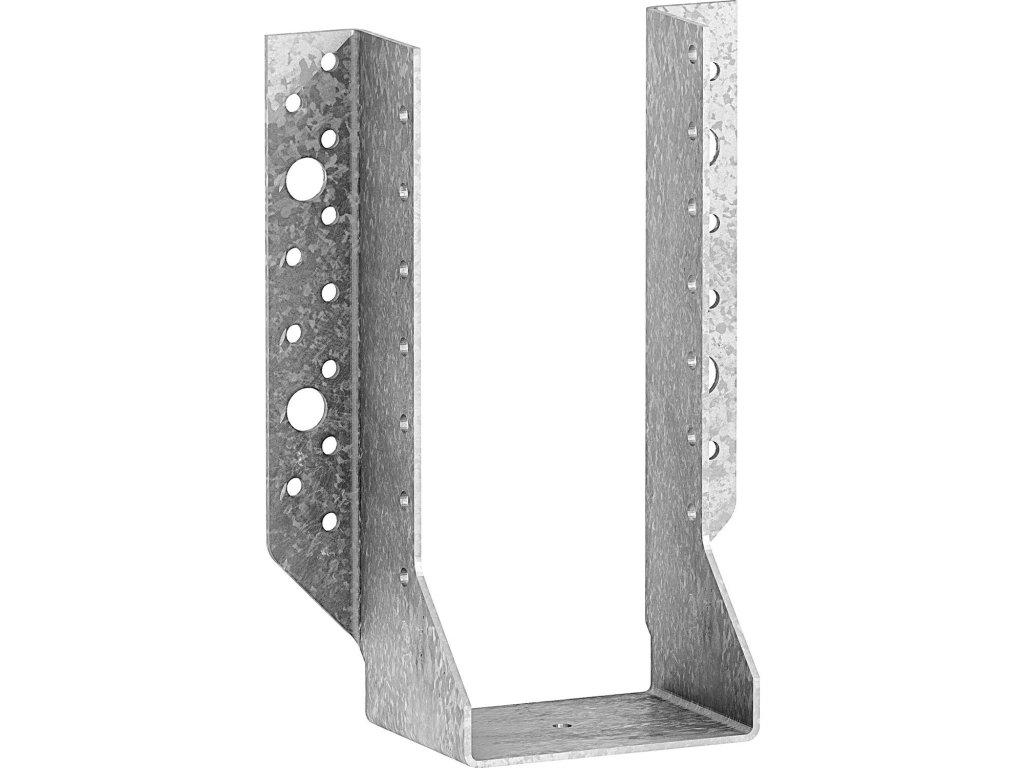

SIMPSON trámová botka BSNN 60x160 žárově pozinkovaná vnější s certifikací

Detailní popis produktu

aplikace:

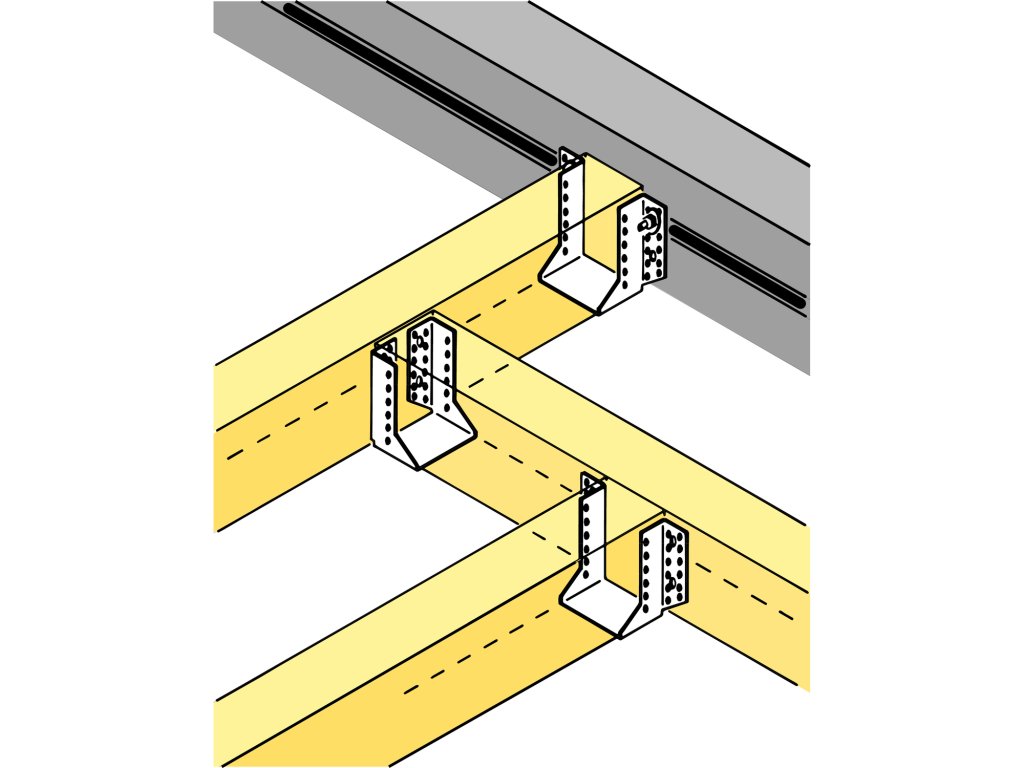

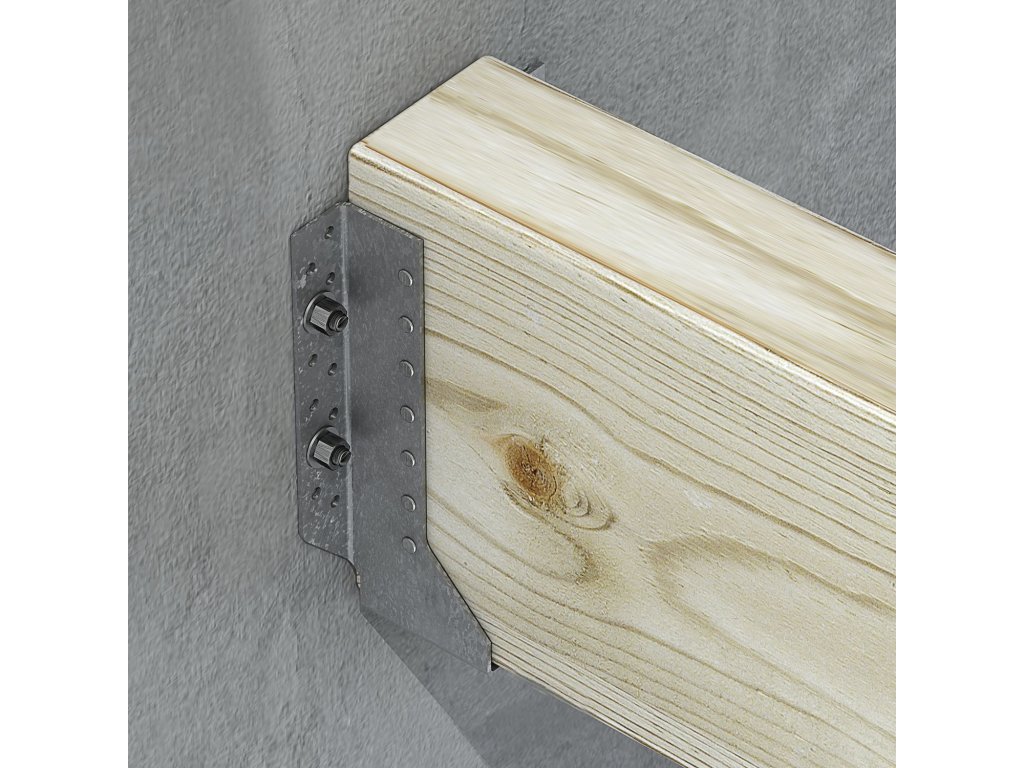

Připojení sekundárních nosníků ze dřeva nebo materiálů na bázi dřeva na nosníky dřeva, betonu nebo oceli. Také vhodný pro biaxiální zatížení.

montáž:

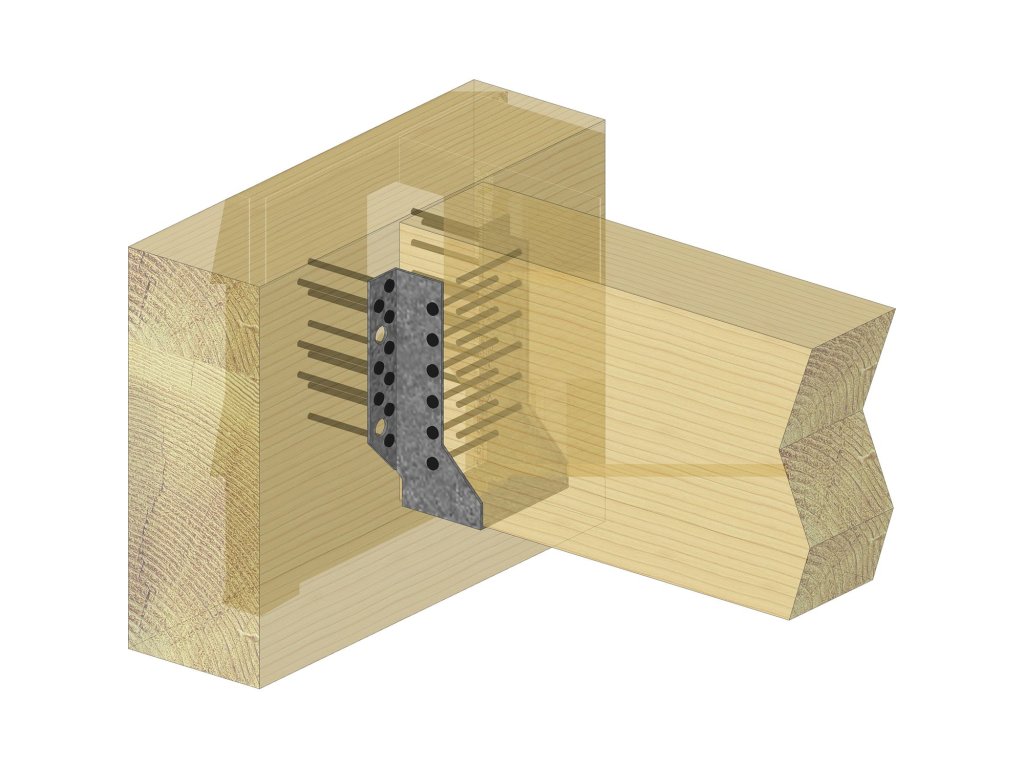

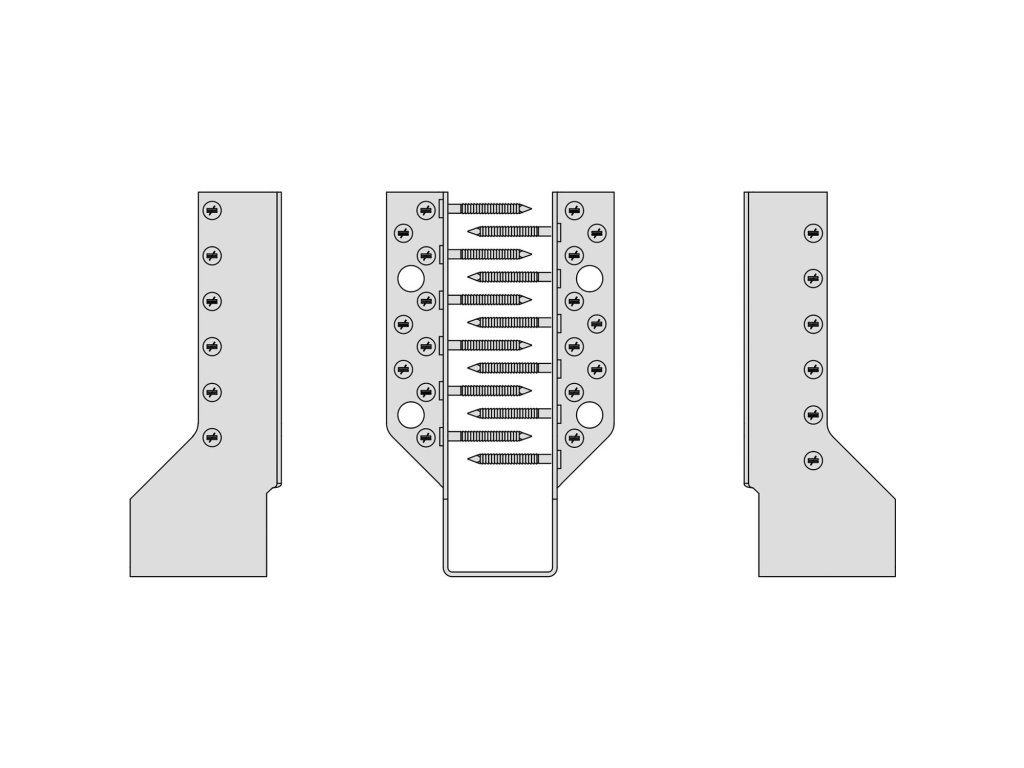

Hřebenové hřebíky CNA4,0xl nebo šrouby CSA5,0xl / kotevní šrouby nebo betonové šrouby ø 8mm / ø 10mm v betonu / ocel.
Tloušťky plechu 2,5 a 3,0 mm jsou také přípustné (speciální výroba).

Přednosti produktu:

• nesou označení CE
• různé spoje dřevo / beton
• zatížitelný ve dvou osových směrech
• číslo šarže je vytištěno na každém produktu
• rovnoměrný průměr otvoru šroubu

• Značka: Simpson

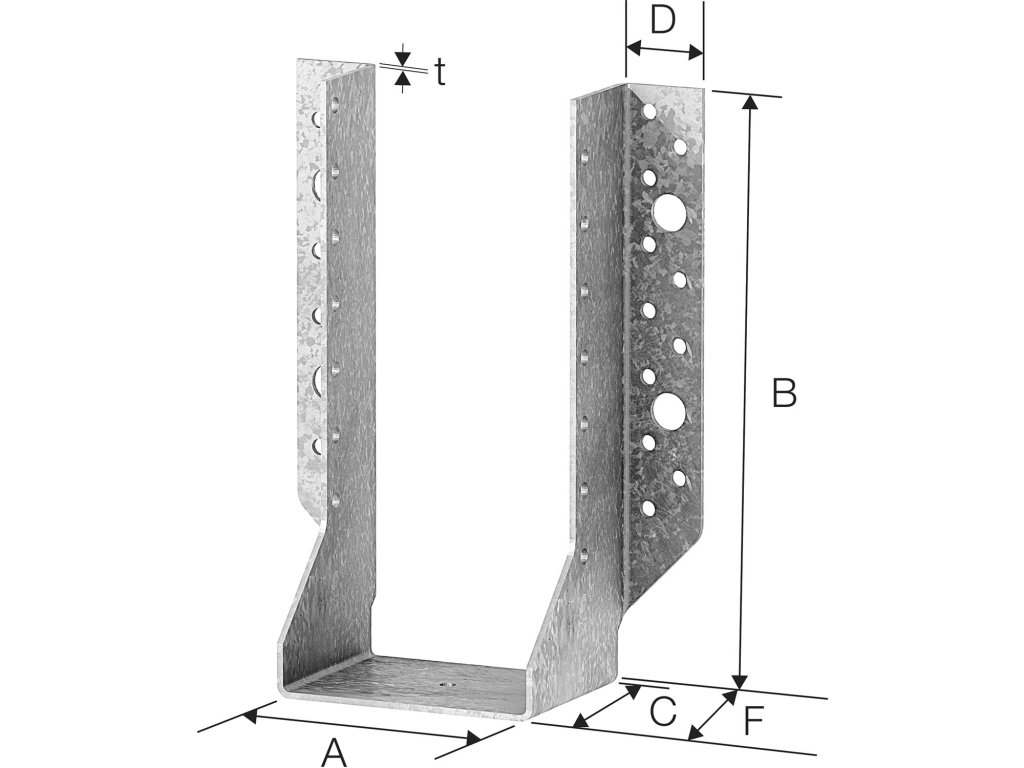

• velikost A (mm): 60
• B velikost (mm): 160
• C velikost (mm): 60
• D velikost (mm): 27
• F velikost (mm): 64
• Tloušťka materiálu (mm): 2
• Počet otvorů ø 5 (KS): 30
• Počet otvorů ø 11 (KS): 4
• Charakteristická hodnota zatížení při částečném připevnění (kN): 17,8
• Charakteristická hodnota zatížení při plném připevnění (kN): 30,8
• CNA-hřebenové hřebíky (mm): 50
