SIMPSON trámová botka BSD 200x320 žárově pozinkovaná vnější s certifikací

Detailní popis produktu

Značka: Simpson

Typ: BSD

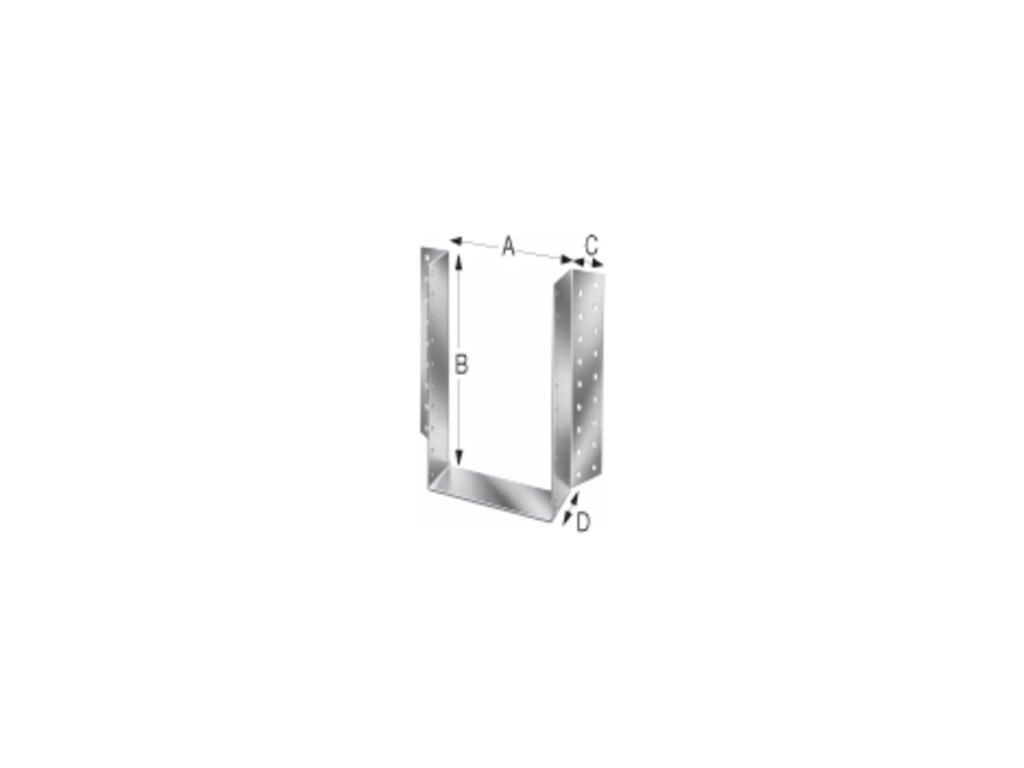

velikost A (mm):200

B velikost (mm):320

C velikost (mm):32

D velikost (mm): 52

Tloušťka materiálu (mm): 2

Počet otvorů ø 5 (KS):90

Charakteristická hodnota zatížení při částečném připevnění (kN):42,5

Charakteristická hodnota zatížení při plném připevnění (kN):75,5

CNA-hřebenové hřebíky (mm): 60

Použití:
Připojení vedlejších nosníků ze dřeva nebo dřevěných materiálů k hlavnímu nosníku nebo podpěrám ze dřeva, betonu nebo oceli. Vhodné také pro dvouosé zatížení. Pro upevnění do betonu nebo při připojení na ocel lze vyvrtat otvory až ø13 mm, polohu/počet a průměr otvorů pro šrouby lze zvolit podle požadavků.

Upevnění:
Kotevní hřebíky CNA4,0xl nebo šrouby CSA5,0xl / kotevní čepy nebo šrouby do betonu.
Je přípustná také tloušťka plechu 2,5 a 3,0 mm (zvláštní výroba).

S technickým schválením pro Evropu (ETA 06/0270).

Upozornění:
Speciální rozměry na vyžádání.

Popis:
Char. část. = Charakteristická hodnota zatížení k dolnímu plechu při částečném hřebíkovém připevnění.
Char. plné = Charakteristická hodnota zatížení k dolnímu plechu při plném hřebíkovém připevnění.
Hodnoty s CNA4,0x60
