SIMPSON trámová botka BSD 160x240 žárově pozinkovaná vnější s certifikací
Kód: 104446093_(2).jpeg?69c106e9)
_(1).jpeg?69c3e391)
.jpeg?6a155ed9)
Související produkty
Detailní popis produktu
Použití:

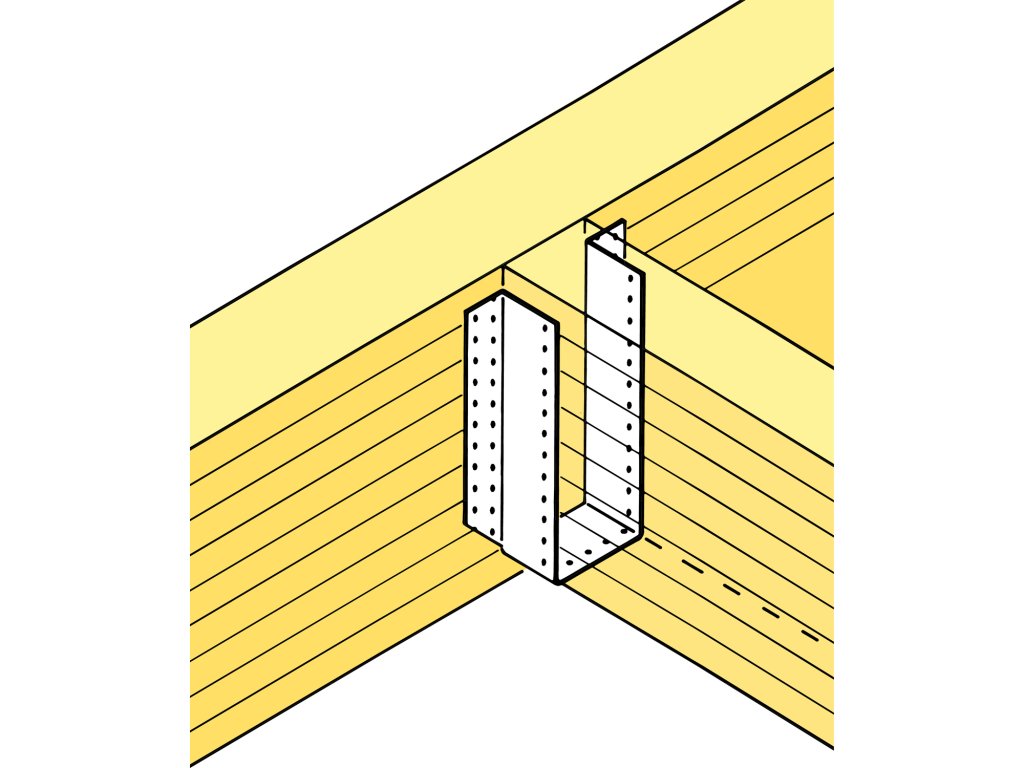

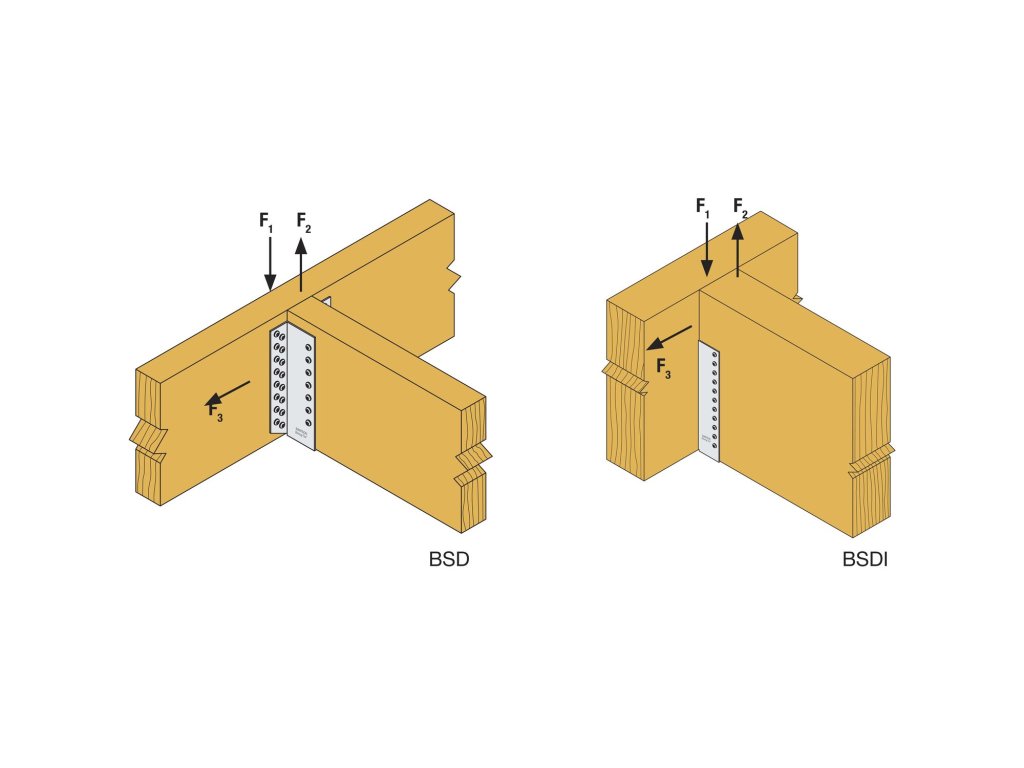

Připojení vedlejších nosníků ze dřeva nebo dřevěných materiálů k hlavnímu nosníku nebo podpěrám ze dřeva, betonu nebo oceli. Vhodné také pro dvouosé zatížení. Pro upevnění do betonu nebo při připojení na ocel lze vyvrtat otvory až ø13 mm, polohu/počet a průměr otvorů pro šrouby lze zvolit podle požadavků.
Upevnění:
Kotevní hřebíky CNA4,0xl nebo šrouby CSA5,0xl / kotevní čepy nebo šrouby do betonu.
Je přípustná také tloušťka plechu 2,5 a 3,0 mm (zvláštní výroba).
S technickým schválením pro Evropu (ETA 06/0270).
Upozornění:
Speciální rozměry na vyžádání.
Popis:
Char. část. = Charakteristická hodnota zatížení k dolnímu plechu při částečném hřebíkovém připevnění.
Char. plné = Charakteristická hodnota zatížení k dolnímu plechu při plném hřebíkovém připevnění.
Hodnoty s CNA4,0x60
- Značka: Simpson
- Typ: BSD

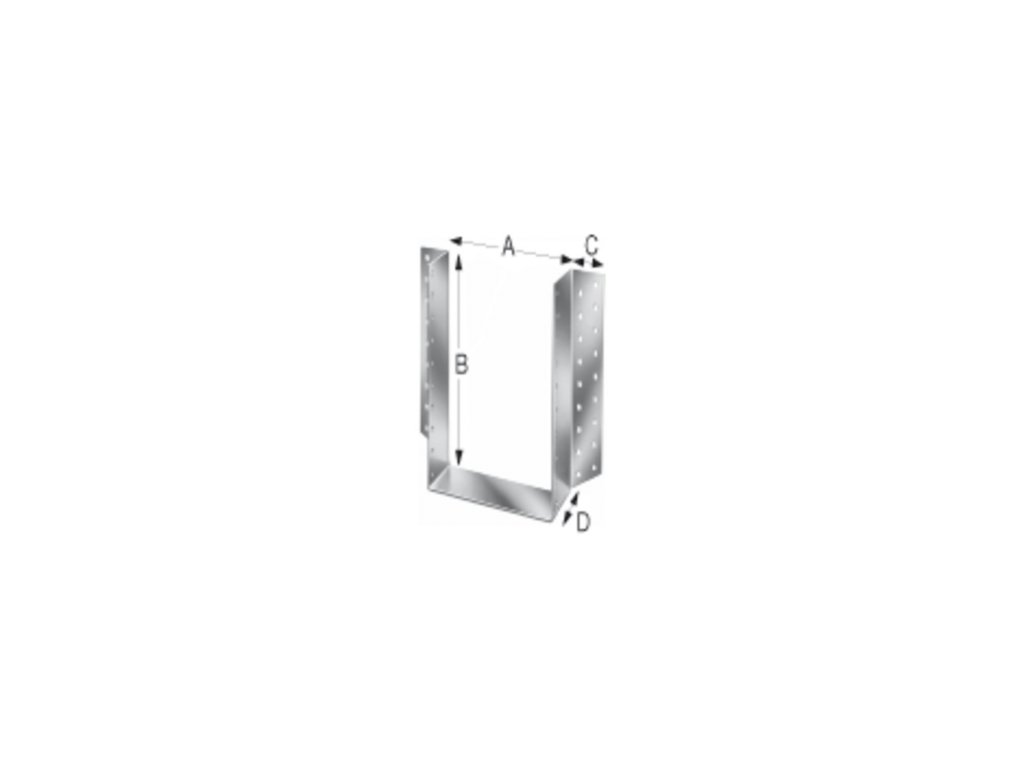

- velikost A (mm): 160
- B velikost (mm): 240
- C velikost (mm): 32
- D velikost (mm): 52
- Tloušťka materiálu (mm): 2
- Počet otvorů ø 5 (KS): 66
- Charakteristická hodnota zatížení při částečném připevnění (kN): 33
- Charakteristická hodnota zatížení při plném připevnění (kN): 56,6
- CNA-hřebenové hřebíky (mm): 60
Doplňkové parametry
| Kategorie: | Tesařské spojovací kování |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.1 kg |
| EAN: | 5701953836603 |
